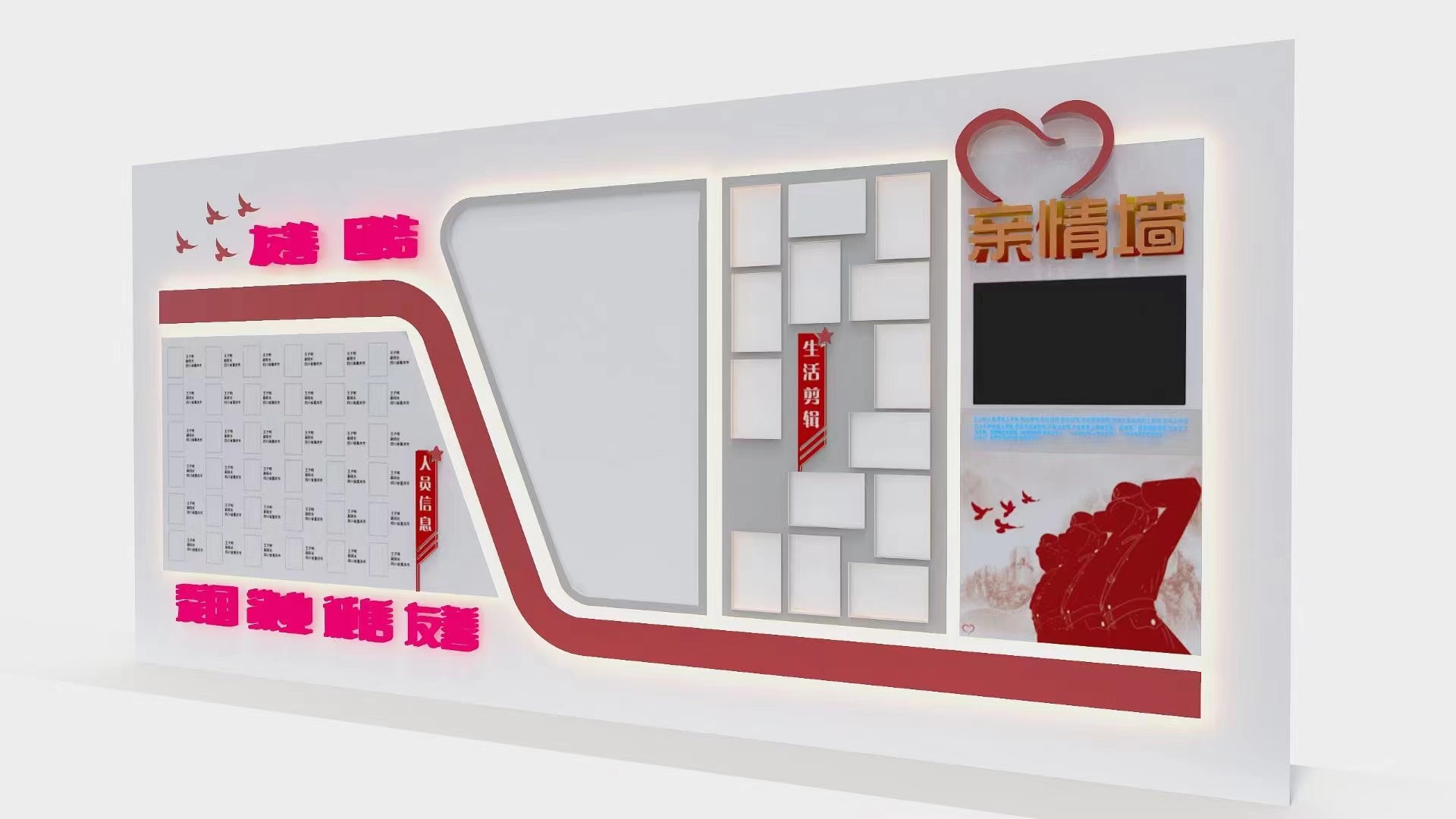

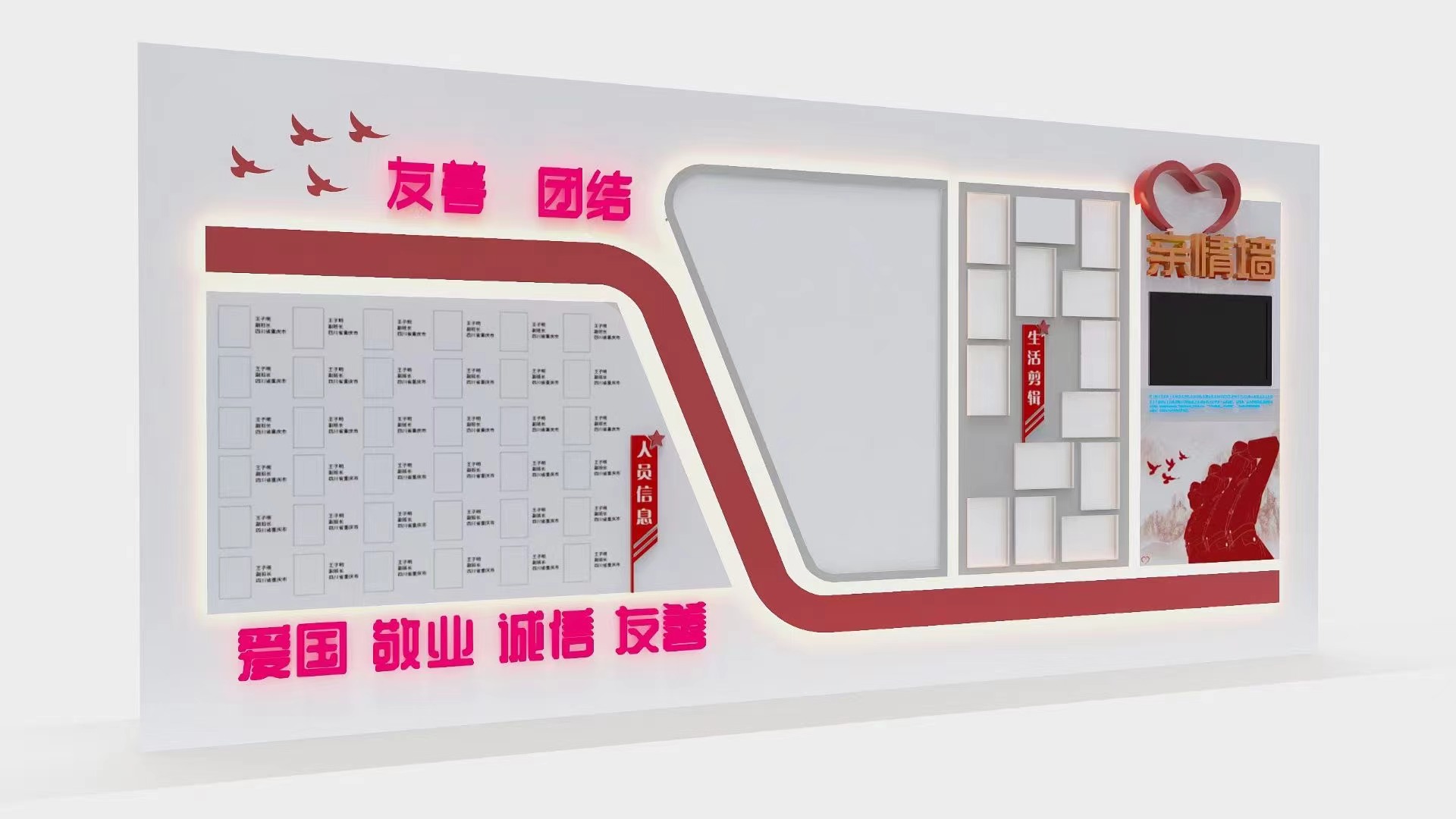

数字化互动文化墙展板技术参数说明

一、互动文化墙主板参数

✷1. R G B , LVDS ,MIPI,EDP 信号输入

2 TDC平台C语言开发 驱动电路

✷3 可以驱动 800*480 800*600 1024*600 1280*800、1440*900、1280*1024 1920*1080 等多款液晶模组、同板可支持17、21.5、32、49显示面板。

4、主频高达800M 128M缓存

5、清晰度：1080P 支持30FPS ..支持148HMZ刷新

6、视频输出：液晶显示屏

✷7、视频支持格式：MPEG1/2/4、MP5 ASP、DIVX、 AVI ,rmvb ,H.264,全高清解码

8、音频支持格式：PCM编码、MP3/WMA/AAC

✷9、存储介质： SD卡/U盘

10、开关：拨动开关，人体感应开关 磁控开关 可选

✷11、支持红外遥控 屏接口：RGB  LVDS EDP MIPI

12、工作环境 4.1 工作温度：-20℃～+70℃

13、工作湿度：90%RH（不可有结露）

14、保存环境：保存温度: -20℃～+80℃保存湿度: 90%RH（不可有结露）1、原始里设置5个视频内容、定制可支持更多。

二、按键参数（按客户需求加选）

1、轻触开关TS-1103C技术参数：

✷2、使用范围温度：-20℃~70℃

3、保存温度范围：-30℃~80℃

4、额定值：DC 12V 50mA

✷5、接触电阻：≤50mΩ

6、绝缘电阻：≥100 MΩ

7、机械性能：

✷8、驱动力：250±30gf或180±30gf或160±30gf

✷9、回复力：50gf min

10、行程：0.25±0.1mm

11、可焊性：超过75%的焊锡面积被锡料所覆盖

12、机械寿命：50000次

三、感应参数（按客户需求加选）

1、工作电压：DC 5V；

✷2、静态电流：≤35uA；

3、灵敏度（SENS）：不可调；

4、光控（DARK_ADJ）：无；

✷5、延时（DELAY_TIME）:2-4 秒（±2s），不可调；

6、封锁时间:2 秒（不可调），封锁时间内不能触发；

7、触发方式:可重复；

✷8、感应范围:≤100 度锥角, 感应距离≤3 米（正前方，安装高度 1-1.2 米、左右横向探测，室温 25℃）；

9、PCB 外形尺寸:19.2mm*15.7mm*1.2mm
